Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Сеялка для мотоблока своими руками

В наше время сеялки занимают достойное место среди используемой техники у аграриев. Используя сеялки производят рядковую посадку зерновых культур: овса, ржи, ячменя, пшеницы. Также зерновые сеялки используют для посева зернобобовых культур: горох, соя, фасоль, люпин, чечевица и нут. Кроме этого сеятельное оборудование используют, чтобы садить культуры, близкие к зерновым по размерам и особенностям высева: сорго, гречка и просо.

https://youtube.com/watch?v=eB-MXyypZyo

Применять ручную сеялку будет уместно на небольших участках. Если же участок довольно большой, то используеться сеялка для мотоблока (своими руками сделанная). Но любая из них поможет ускорить процесс сеяния семян и повысит равномерность в размещении растений, когда они вырастут.

https://youtube.com/watch?v=U4qxpCabu08

Зерновые сеялки разделяются на три группы, в зависимости от высеваемых культур: Комбинированные сеялки оборудованы специальными приспособлениями, которые вносят в почву вместе с семенами минеральные удобрения.

1. Универсальные сеялки используют для посева практически любой культуры.
2. Специальные сеялки необходимы, чтобы сеять определенные виды культур.
3. Каждую зерновую сеялку, можно купить, а можно сделать своими руками.

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Вертикальные одинаковые диски (3 шт) на равном расстоянии насаживаются на ось. Высверливаются семенные гнёзда в ободе любого из них, в количестве 12 шт. Когда сеялка двигается, диск с семенными гнездами попадает в установленный сверху бункер, где находится посевное зерно. Там происходит захват зерна, и его перенос в борозды, которые смонтированы перед дисками сеялки. К рамке орудия, для заделки семян, устанавливают горизонтальную планку-волокушку. Диаметр дисков и колес, и расстояние между ними определяет изготовитель.

Самодельная сеялка поставлена на три колеса. Переднее колесо взято от детской коляски, заднее колесо — от детского велосипеда. Рама, согнутая в виде буквы П, изготовлена из полосового железа, шириной 11,5 см и длинной 52,5 см. На нее устанавливают бункер для семян, который представляет собой ящик, сделанный из многослойной фанеры.

После чего бункер затягивают болтами. Внутри установлен высевающий аппарат, на двух подшипниках скольжения. Сам он представляет из себя вал, сделанный из березы и вскрытый лаком, форма которого отдаленно напоминает катушку для ниток.

Когда самодельная сеялка перемещается по вспаханному участку, происходит вращение катушки высевающего аппарата, благодаря натянутой велосипедной цепи. Ячейка ленты захватывает семена находящиеся в бункере, и роняет их в специально прикрепленную воронку семяпровода.

Более современный вариант самодельной сеялки для мотоблока

Делается  самодельная сеялки для мотоблока трех основных частей: два ходовых колеса, высевающий валик, семенной ящик, два подшипника, два кронштейна для крепления сошника и ручки с кронштейном.

Семенной ящик изготавливают используя деревянные доски, толщиной 15 мм. Чтобы их снизу закрыть используют две стальные накладные донышки, толщиной 1 мм. Поперечные и продольные стенки соединены саморезами, шипами и стальными уголками. Внизу стенок ящика на шурупах или гвоздях устанавливаются деревянные наклади, толщина которых 15 мм.

Чтобы установить высевающий валик, в накладках и стенках сделаны вырезы в форме полукруга. Для этой же цели, к накладкам шурупами привинчивают кронштейны крепления. Для того, чтобы семена сбрасывались из ячеек в наклонных донышках установлены резиновые пластинки.

Колеса сеялки имеют диаметр 200 мм, и ступицы в 60 мм. В ступицах сделаны отверстия, которые одинаковы с диаметром высевающего валика. Сошник крепится к кронштейнам и изготавливается из листа стали в 1,5 мм. Несколько отверстий делается на кронштейне. Регулировать глубину, на которую будут сажаться семена, можно перезакреплением сошника в отверстиях. На заднюю стенку семенного ящика крепится кронштейн, через который идет соединение с мотоблоком.

Что такое картофелесажалка

Картофелесажалка — это специальное устройство, применяемое для точной и быстрой посадки картофеля. Такая техника очень востребована в фермерских хозяйствах.

Описание и характеристика устройства

Различные модели могут имеют дополнительные механизмы. Но у большинства агрегатов конструкции схожи:

1. Бороздорез. Это деталь, которая создает борозду для картофеля. Обычно применяют килевой вариант. Во время движения этот элемент раздвигает почву.
2. Рыхлители. Эти детали разрыхляют грунт, утрамбованный колесами или гусеницами трактора. Их закрепляют напротив колес на стальные стойки — позади всех элементов картофелесажалки.
3. Высаживающий механизм. Зачастую применяют элеваторный тип, который состоит из транспортировочного элемента и деталей захвата. Последние вычерпывают картофель со дна бункера и перемещают его в высаживающую трубку сошника.

Также бывают дисковые модели, где для перемещения картошки применяют ворошители клубней и встряхивающие створки. Ворошители находятся внизу бункера на выходе. Они сделаны в виде вращающегося вала с «кулачками», которые приподнимают створки и передвигают клубни.

Производительность картофелесажалки зависит от скорости передвижения. У тракторных моделей рабочая скорость составляет 4-10 км/ч. За один час такие агрегаты способны засадить картофелем до 1,3 га. Варианты, предназначенные для мотоблоков, имеют производительность до 0,2 га за час работы, то есть сотка площади обрабатывается примерно за 3-6 минут. Ручная посадка не даст такого результата.

Для чего она нужна

Благодаря картофелесажалке многократно ускоряется работа. Автоматически выдерживается расстояние между рядами и глубина посадки. Но применяют подобные агрегаты только на заранее подготовленном грунте.

Справка. Кроме высадки картофеля устройство способно выполнять и другие операции, например, вносить минеральные удобрения и протравливать клубни.

Особенности применения и преимущества

У самодельной картофелесажалки можно выделить такие преимущества:

1. Посадка становится легче, проще и быстрее, несмотря на структуру почвы.
2. Высадка производится на одинаковой глубине.
3. Клубни в ряду распределяются равномерно.
4. Устройство имеет высокую производительность при малой себестоимости.
5. Если использовать качественные материалы для изготовления агрегата, он прослужит многие годы.

На скорость посадки не влияет сорт картофеля. Благодаря устройству увеличивается урожайность, так как оно сажает клубни равномерно и на одинаковом расстоянии.

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

• швеллер или уголок для сварной рамы;
• металлические колеса-зацепы (лучше приобрести готовые);
• ось для крепления на ней зацепов;
• набор подшипников;
• стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
• звездочки (19-21 зубьев);
• цепь от газораспределительного механизма ДВС;
• стальная проволока (3-4 мм).

Из инструментов потребуются:

• болгарка;
• сварочный аппарат (достаточно полуавтоматического);
• дрель (помощнее);
• компрессор и краскопульт.

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

• рама – 600×300 мм;
• диаметр зацепов – 300-310 мм;
• колея (расстояние между центрами зацепов) – 600 мм;
• длина цепи семяпровода – 750 мм;
• расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
• бункер – 350×400×400 мм;
• четыре стандартных подшипника 205-го размера.

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки: пошаговая инструкция

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Какие есть сажалки и как ими пользоваться?

Картофелесажалки отличаются по конструкции и предназначению. Хорошо себя зарекомендовали плужки, маркеры, пропольщики-окучники, трассеры.

Маркеры

Устройства служат для облегчения работ при высаживании клубней на стационарные грядки. С их помощью размечают ровные одинаковые борозды. Мерно устанавливают положение лунок. Посадка проходит аккуратнее и качественнее.

СоветВ ходе культивации ухаживать за линиями картофеля механизированным способом или вручную намного легче.

По сложности конструкции бывают:

• Простыми. Имеют вид обычного кола с упором-перекладиной. В высоту доходят до 90 см.
• Усложненными – Миттлайдера и на 3 ямки одновременно.

Ширину между рядками поддерживают около 65-70 см. Дистанцию между центрами борозд определяют с учетом грядок.

Маркер Миттлайдера позволяет выращивать значительные урожаи – на 1 сотке до 1000 кг.

Как работают с двухрядной сажалкой:

• Рамой устанавливают на первую полосу параллельно натянутому шпагату, слегка погружают.
• На намеченное место ставят конус и формируют ямку.
• Второй ряд ведут в шахматном порядке.

Плуги

Для нарезания полос при посадке картофеля и дальнейшего окучивания используют плуги. В работе участвуют 2 человека. Одновременно при вскопке вносятся удобрения, высаживаются клубни.

Внимание!Преимущество – высокая скорость закладывания семенного материала. Сохранение оптимального расстояния между будущими кустами в 25-30 см. Есть 2 основных вида:

Есть 2 основных вида:

• Окучник с лемехом. Нарезают борозды на дистанции 60-70 см. Засыпают землей с помощью мотоблока.
• Однокорпусный. Прикрепляют к сцепке мотоблока.

Для посадки используют клубни с длиной ростков до 5 мм. Таким критериям соответствует семенной материал после проращивания в течение 2 недель.

Применяются для работы вручную и с мотоблоком. Ручной вариант состоит из:

• Собственно плуга V-образной формы.
• 2-х отвального механизма с подрезочным ножом.
• Колеса.
• Задней рукоятки для управления.
• Ручек и передней тяги.

Среди плюсов – нарезка рядков, рыхление и окучивание, возможность высаживать семенной материал с длинными ростками. При правильной настройке и регулировке крыльев во время прохождения почва будет засыпаться в предыдущую борозду, где уже разложены клубни.

Чертилки

Железное устройство в виде граблей с 3 зубьями. Расстояние между шипами от 50 до 70 см. Помогает продуктивно высаживать клубни в 2 раза быстрее, по сравнению с обычным лопатным способом. При нажатии получают одновременно 2 линии лунок и 3 отметочную. Поворачивают в противоположном направлении, ориентиром послужит ямка в последней гряде.

Как используют:

• Ставят на край грядки, удерживают за ручки впереди себя.
• Надавливают на доску так, чтобы колья погружались в грунт, а от метки оставался след.
• Чтобы углубить и расширить ямки, выполняют раскачивающие движения.

Важно!У приспособления зубья можно сделать съемными с возможностью перестановки на нужные расстояния. Для этого просверливают несколько дырок с разным шагом. Крепление проводят гайками

Крепление проводят гайками.

Ежи

Для прополки картофельных грядок ежи – одни из лучших приспособлений. Делятся на несколько видов:

• Конусные. Помогают справиться с сорняками до появления всходов.
• Ротационные. Эффективны на стадии прополки и окучивания.

Триммеры

Обеспечивают быструю прополку и рыхление картофельных грядок.

СоветПреимущество триммеров в мобильности и компактности оборудования. Подходят для неровных участков.

Выглядят в форме мотокосы, могут работать на:

• Электричестве.
• Бензине.
• Дизтопливе.

Ножи углубляют в грунт не более, чем на 1,5 см. К прополке приступают только после появления первых всходов.

Срезанные сорняки оставляют на участке для мульчирования и улучшения плодородия. Режущая основа представлена в зависимости от модели:

• Ножами.
• Фрезами.
• Леской.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

1. Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
2. Шестерни — элементы, которые обеспечивают работу механизма посадки.
3. Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
4. Части, предназначенные для создания лунок и их закапывания после посадки.
5. Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

• болгарка;
• сварочный аппарат;
• лонжероны;
• швеллеры;
• пара осей;
• подшипники;
• цепь от двигателя автомобиля;
• две звездочки для цепи;
• проволока сечением 6 мм;
• листовой металл толщиной 2 мм;
• профильная стальная труба;
• любая конусообразная емкость для бункера.

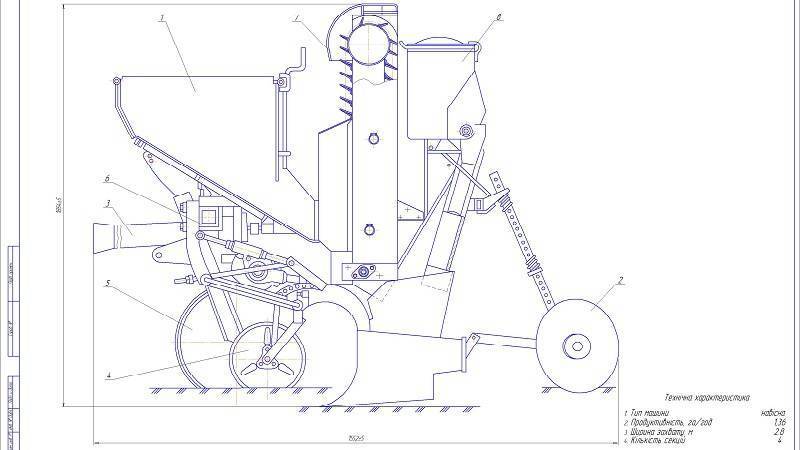

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление

Для этого используют накладки из листовой стали.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

1. Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
2. Спереди приваривают арку с вилками, направленными к центральной тяге.
3. Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
4. Из уголка делают опору подседельника и монтируют на лонжерон.
5. К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
6. Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
7. Бункер закрепляют на кронштейне болтами.
8. Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
9. Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
10. Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
11. К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Ручная

Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.

Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.

Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.

Чертежи и размеры зернодробилки

Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.

Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).

Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.

Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном

Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную

Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.

Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.

После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

1. При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
2. Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
3. К корпусу трубы фиксируем шарнирный механизм.
4. На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
5. К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).
