Выбор материалов

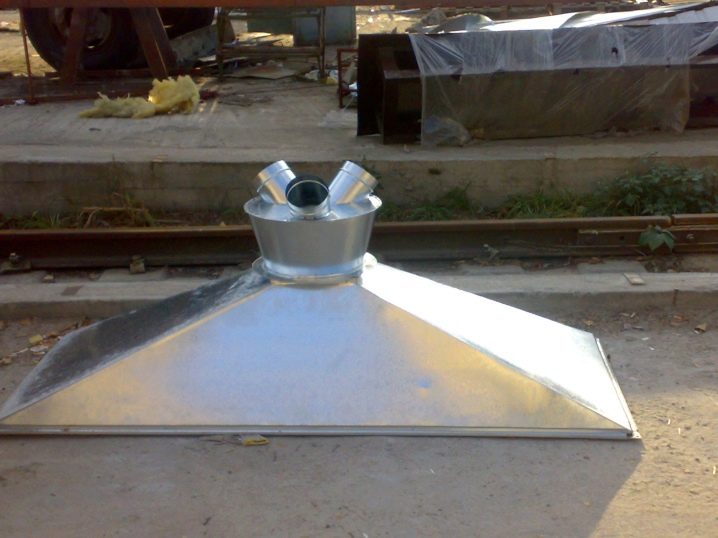

Вытяжку из металла рекомендуется крепить строго по центру, чтобы она нависала над оборудованием. Труба закрывается козырьком, для предохранения от попадания влаги. Материал обычно используется – медь или нержавеющая сталь, которые лучше всего противостоят коррозии. Такие материалы могут эксплуатироваться в течение длительного периода времени.

Для вытяжки также применяют красный или шамотный кирпич, который имеет не менее хорошие технические показатели. Раствор, используемый для кладки, делается в пропорциях 1: 3, где 1 – это цемент марки не ниже 400, и 3 доли – это сеяный песок.

Комплектующие

Комплектующие для создания вытяжки для большого мангала требуются такие:

• труба;
• искрогаситель;
• жироуловитель;
• вентилятор с мотором.

Все компоненты собираются из разных источников. Мангальный вентилятор можно приобрести в магазине, искрогаситель и жироуловитель несложно изготовить из металлического листа. Самый важный элемент – труба, которая должна соответствовать рабочей мощности устройства. Если сечение будет слишком маленьким, то продукты горения будут попадать в помещение, что крайне нежелательно. Перед созданием вытяжки требуется сделать подробный чертеж и провести тщательные расчеты.

Построение чертежей

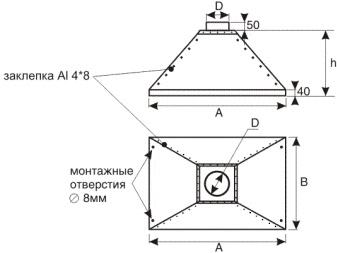

Правильно составленный чертеж – это гарантия безупречной работы устройства в течение многих лет

Сечение трубы и вес мангала, – это главные параметры, которые необходимо принять во внимание во время проработки плана-схемы. Начинать построение чертежа следует с эскиза и нанесения базовых размеров мангала. Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку

Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода

Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку. Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода.

Инструкции по сборке

• Сначала собирается купол. Затем собирается и закрепляется труба.
• После окончания сварочных работ швы обрабатываются болгаркой. Готовая поверхность покрывается противопожарным антикоррозийным праймером.

• Затем следует разметить металл, который пойдет на обшивку вытяжного зонта. На углу верстака загибаются листы. Металл крепится на базу с помощью клепок и болтов;
• В купол по диагонали рекомендуется поместить металлическую пластину (размер 98 х 35 см), которая будет способствовать улучшению тяги. Отступ от кромки следует делать порядка 1,5 см, за эти края пластина будет крепиться.
• База монтируется на мангале с помощью анкеров или специальных саморезов. После устанавливается купол и закрепляется труба при помощи заклепок.

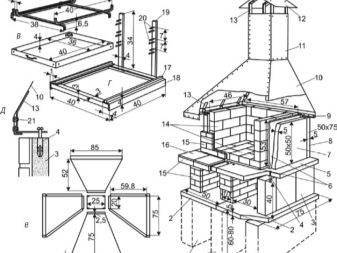

Под нее потребуется массивное прочное основание, чтобы не возникло в период эксплуатации деформации или перекосов. Вытяжные зонты из кирпича создаются по простому принципу: варится каркас из металла, который обкладывается огнеупорным материалом.

Нередко вытяжка может быть декорирована диким камнем. Металлический зонт может быть обшит также деревянными панелями; между панелями и металлом должна присутствовать термическая прокладка.
