Воздушный клапан для канализации

Монтаж и ремонт фановых труб

Монтаж фановых труб проводят по следующей схеме:

Если установка производится на старый стояк, придется предварительно разобрать систему водоотведения и при необходимости заменить трубы теми, где предусмотрен такой элемент конструкции. При выборе фан-трубы учитывают диаметр стояка

Это важно для отведения большого объема сточных вод.
Монтаж фановых изделий осуществляют в крайней опорной точке стояка. Это уровень фундамента. Предварительно необходимо сделать отверстие нужного размера для того, чтобы осуществить от системы водоотведения вывод на крышу

Запрещено объединять фан-вытяжку с газовой, т. к. это чревато взрывом.
Осуществляют монтаж сантехнического узла и только в заключении монтируют фан-трубу и обратный клапан.
Уплотнители деталей из гофры, если такие имеются, предварительно смазывают мылом или силиконом для облегчения монтажа.
Для фиксации фан-труб применяют только металлические хомуты. Они надежные и способны компенсировать небольшие отклонения от разметки.
Для звукоизоляции конструкции используют монтажную пену или утеплитель, зафиксированный с помощью хомутов. В первом случае становится затруднительным ремонт и демонтаж участка.

Предварительно необходимо сделать отверстие нужного размера для того, чтобы осуществить от системы водоотведения вывод на крышу. Запрещено объединять фан-вытяжку с газовой, т. к. это чревато взрывом.
Осуществляют монтаж сантехнического узла и только в заключении монтируют фан-трубу и обратный клапан.
Уплотнители деталей из гофры, если такие имеются, предварительно смазывают мылом или силиконом для облегчения монтажа.
Для фиксации фан-труб применяют только металлические хомуты. Они надежные и способны компенсировать небольшие отклонения от разметки.
Для звукоизоляции конструкции используют монтажную пену или утеплитель, зафиксированный с помощью хомутов. В первом случае становится затруднительным ремонт и демонтаж участка.

При монтаже фановых изделий рекомендуется учитывать, что вывод на крышу должен быть достаточной высоты (на ниже 50 см) и размещаться с подветренной стороны строения, чтобы неприятные запахи не опускались к земле. Конструкцию размещают в теплом помещении, а ее вывод — в холодном. Это будет дополнительно стимулировать движение воздуха в правильном направлении.

Ремонт конструкции включает демонтаж старых и установку новых деталей.

Все стояки в доме подключают к одной фан-трубе. На остальных монтируют обратный клапан. При спуске большого объема сточных вод внутри клапана появляется разрежение, за счет которого он втягивает воздух из помещения. После стабилизации давления пружинный механизм закрывает клапан.

Металлургическая продукция

Металлические устройства, при обустройстве систем канализации в частных и многоквартирных домах, используются очень давно, но не потеряли актуальности и в наши дни, что обусловлено следующими положительными характеристиками:

• чугунные сплавы обладают высоким уровнем прочности, а жёсткость и плотность структуры металлов позволяет обеспечить безопасную и бесперебойную эксплуатацию фановой трубы на протяжении длительного времени;
• повышенная износоустойчивость позволяет применять металлические фановые трубы в регионах с неблагоприятными климатическими условиями;
• материал очень устойчив к повреждениям механического характера и легко выдерживает даже значительные внешние нагрузки;
• металлические фановые устройства невосприимчивы к ультрафиолетовым лучам и пригодны для монтажа с целью длительной эксплуатации в условиях открытого пространства.

Минусом, присущим любым металлическим фановым канализационным устройствам, является предрасположенность к коррозийным изменениям, для предотвращения которых, осуществляется специальная обработка материала.

Защитная обработка может быть представлена оцинковкой или напылением.

Кроме всего прочего, такие трубы, как правило, имеют значительный вес, что осложняет транспортировку до места установки и монтаж.

Основными недостатками принято считать высокую стоимость металлов, необходимость приобретения специальных фитингов и использование специального оборудования при установке.

Что это такое?

Всю сантехнику нужно оснащать сифонами – особыми затворами для воды. Это отдельный элемент трубы, который изогнут под таким углом, чтобы в нем все время находилось некоторое количество жидкости. Она идет по всем трубам, но останавливается в сифоне благодаря его особой конструкции. Такой барьер мешает попасть в помещение плохим запахам. Устройство прибора зависит от его разновидности, а принцип работы основан на возникновении пробки из воды, что помешает попасть в жилые комнаты запахам из системы канализации.

Все сифоны по структуре делятся на следующие:

• варианты бутылочного вида;
• трубные;
• плоские;
• гофрированные.

Принцип работы и схема сифона основаны на определенных физических свойствах жидких веществ.

Изделие будет работать по принципу затвора для жидкости, а именно:

• нижняя часть прибора имеет особую изогнутую структуру, из-за чего в нем все время будут находиться сточные воды;
• из-за этой жидкости в трубе все время будет поддерживаться нужный уровень давления, что помешает нехорошим запахам и газам проникнуть из канализации в жилище;
• для очищения сифона подойдет та самая вода, что попадает в него при использовании сантехники.

Одним из главных затруднений при использовании сифона считается испарение из него воды. Это может случиться, если сантехнику долгое время не используют (примерно больше 10 суток). Этого можно избежать, если прикрыть отверстие для стока особой пробкой. Сифон может быть пустым, даже если его использовать постоянно – это значит, что он собран или размещен неправильно. Такого рода ошибки приводят к наполнению труб и возникновению водяных пробок. Они будут перемещаться книзу системы, при этом образуя разрежение в верхней части устройства. Из-за разрежения происходит высасывание жидкости из затворов сифонов. Нужно как можно скорее налить снова воду в сифон, иначе от посторонних запахов будет избавиться очень трудно.

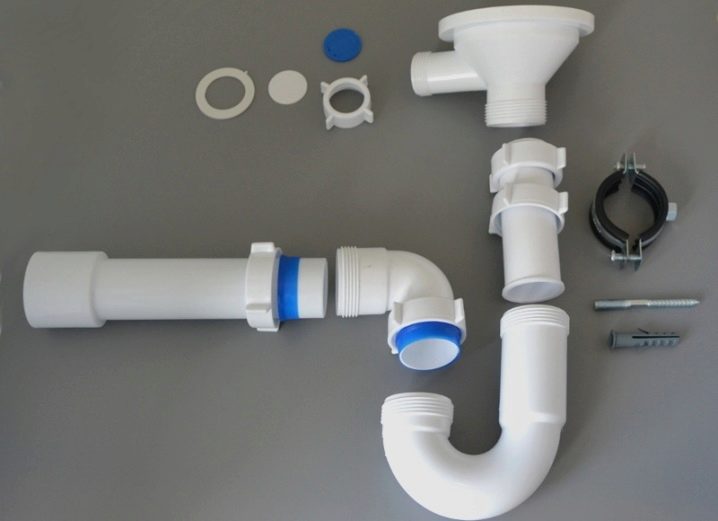

В комплектацию данного устройства входят следующие элементы:

• воронка;
• крепеж;
• гидрозатворная система;
• отводные трубы;
• выход в канализацию (сечение от 40 до 50 мм).

Вентиляцию для стояка канализации трудно представить без таких элементов, как труба вентиляции и дефлектор. Эти компоненты помогают отрегулировать скачки уровня давления, когда по вентиляционной системе идут сточные воды. Они позволяют даже при 100% перекрытии всей трубы избежать разрежения. А также параметры труб должны быть или идентичными, или чуть больше параметров стояков. Их нужно размещать таким образом, чтобы они возвышались на 0,5–1 м над кровлей здания. Канализационную вентиляцию не стоит располагать рядом с окнами, чтобы плохие запахи не могли попасть внутрь здания.

Разновидности изделий

Классификация фановых труб  на виды выполняется по материалам изготовления, согласно которым выделяют полимерные и чугунные изделия. Чугун, по большему счету, сейчас практически не используется – это пережиток советского времени, такие решения можно найти в многоэтажных домах, в которых не выполнялся капитальный ремонт канализации.

Чугунная фановая труба имеет ряд серьезных недостатков, основные из которых – большой вес, высокая стоимость, трудоемкий монтаж. В плане эксплуатационных характеристик она полностью проигрывает пластиковым изделиям, единственное ее преимущество – долговечность и высокая механическая прочность.

Пластиковая фановая труба для канализации может производится из двух видов полимеров – полиэтилена низкого давления (ПНД) и полипропилена (ПП). Рекомендуем использовать изделия из ПНД – это один из наиболее жестких видов пластика, который имеет высокую трещиностойкость и устойчивость к деформациям.

Рассмотрим преимущества фановых труб из пластика:

• минимальная стоимость;
• низкий вес и, как следствие, простота установки;
• долговечность – срок эксплуатации свыше 50 лет;
• устойчивость к химически агрессивным веществам;
• неподверженность коррозии.

Отметим, что благодаря идеально гладкой внутренней поверхности трубы ей, за редкими исключениями, не нужна шумоизоляция, поскольку звук циркулирующего по системе воздуха не является слышимым.

Базовая шумоизоляция выполняется посредством монтажа линии с помощью демпфирующих хомутов с прорезиненным фиксирующим кольцом, которое гасит вибрацию. Если практика показывает, что фановая труба производит сильный шум, шумоизолия может быть выполнена с помощью гильз из вспененного полиэтилена либо минеральной ваты.

Установка и замена

Фановая труба устанавливается так, чтобы нижняя часть стояка размещалась в отапливаемом помещении а верхний срез выводился на открытых воздух. В таком случае перепад давления, обуславливаемый разницей температур, обеспечит эффективный отвод газов канализации.

При установке фановой трубы необходимо руководствоваться следующими правилами:

• нельзя использовать фановую трубу, диаметр которой меньше, чем диаметр канализационного стояка (стандарт – 110 мм);
• если к старому чугунному стояку подводится пластиковая труба, на месте стыка нужно устанавливать резиновый переходник, обеспечивающий герметичность всей системы;
• несколько стояков многоквартирного дома могут быть подведены к одному каналу фановой вентиляции посредством переходников и отводов, горизонтальные части линии в таком случае нужно укладывать с уклоном в 2% от сантехнических приборов;
• минимальное расстояние между кровлей здания и верхним отверстием фановой трубы – 30 см, если чердак здания эксплуатируется как жилое помещение, расстояние увеличивается до 3 метров;
• точка вывода фановой трубы канализации должна быть удалена на 4 метра от ближайшего балкона;
• при монтаже пластиковых изделий в местах из прохождения сквозь бетонные перекрытия дома нужно устанавливать стальные гильзы;
• категорически запрещается сведение в один канал фановой вентиляции и дымоотвода;
• на выводное отверстие необходимо установить фановый грибок, который будет препятствовать попаданию в систему насекомых и листьев.

Фановая труба на крыше дома

Замена фановых труб в многоэтажных домах выполняется ответственными представителями ЖКХ, поскольку фановая часть канализации размещена за пределами квартир жильцов.

Самостоятельно осуществляется ремонт стояка, чугунные части которого могут прогнить в процессе эксплуатации и стать причиной серьезных проблем в квартире.  Проведение ремонта обязательно согласовывается с соседями выше по дому, которые на период замены участков должны не пользоваться санузлами.

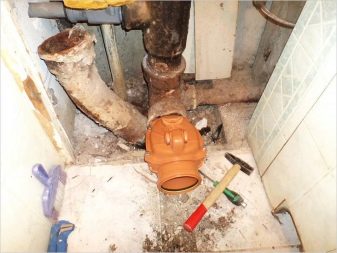

Технология замены стояка канализации:

1. Перекрывается подача воды к унитазу, сливной шланг санузла удаляется.
2. Унитаз демонтируется, помещение очищается от сторонних предметов.
3. С помощью молотка, зубила и болгарки выполняется демонтаж поврежденной части стояка – это крайне трудоемкий процесс, который может занять не один час работы.
4. На торцевые части старого стояка устанавливаются резиновые манжеты, закрепляющиеся с помощью герметика.
5. Из пластиковых сегментов диаметром 110 мм собирается новый стояк, который комплектуется доборным раструбом для подключения сливных труб от туалета, ванны и моек.
6. Сантехнические приборы подводятся к стояку посредством гофрированных пластиковых труб, установленных с уклоном 5 в сторону слива.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Что это такое

Когда строят частный дом, необходимо подвести к нему различные коммуникации. Одной из них является канализация. На первый взгляд можно подумать, что для неё достаточно оборудовать только канализационный сток. На самом деле этого недостаточно.

Для того, чтобы пояснить назначение фанового стояка нужно вспомнить о том, как происходит слив в унитазе более подробно. После того, как сливаются нечистоты, следом туда попадает определённое количество воды. Часть её остаётся в унитазе. Она фактически является гидрозатвором, роль которого, в частности, состоит в том, чтобы неприятный запах от стоков не попадал в жилые помещения

Важно понимать, что этот защитный слой воды находится внутри унитаза.

Если в доме установлено несколько таких сантехнических приборов, то в каждом из них, который не используется в данный момент, есть такой гидрозатвор.

Когда в одном из унитазов происходит слив, то в течение небольшого отрезка времени сразу после вытекания нечистот и слитой воды здесь понижается давление. Поскольку все остальные соединены с этой трубой, в них нарушаются гидрозатворы и неприятный запах проникает в помещения.

Схема устройства и работы вентиляционной системы канализацииИсточник profidom.com.ua

Важно отметить, что такая ситуация существует не только по отношению к унитазам, а ко всем стокам, которые подсоединены к канализации. Например, речь может идти о гидрозатворе в ванной или в мойке, если они подключены указанным образом.

Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух

При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены.

Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух. При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены.

Через подобную трубу также могли бы выходить запахи из канализации. Фановый стояк – это труба, выполняющая указанные функции, которая соединена с канализационной системой дома и выведена за его пределы.

Насколько это необходимо. На самом деле, рассматриваемая система активно применяется в многоквартирных домах. В канализационной системе сток из квартир происходит в вертикальную трубу.

Система вертикальных труб канализации, выполняющая функцию фанового стоякаИсточник ar.decorexpro.com

Нижний конец её подсоединён к системе стока, а верхний выведен на кровлю и фактически выполняет функцию фанового стояка.

Назначение

Обратный клапан предназначен для преграждения потока жидкой среды, направляющейся в обратном течению направлении. Это запорная арматура, устанавливаемая в системах канализации квартир, частных домовладений, офисов и производственных цехов. Реже они монтируются в отопительных и водонагревательных контурах. Устройство в нужный момент перекрывает затвор в напорной канализационной трубе.

Монтаж обратного клапана имеет положительные и отрицательные стороны.

К положительным моментам можно отнести:

• предотвращение попадания в дом через сантехнические устройства сточных вод и неприятных запахов;
• отсутствие гидравлических ударов при эксплуатации;
• быстрое открывание и закрывание клапанов;
• установка осуществляется либо по вертикали, либо по горизонтали, в результате чего для каждого жилого помещения подбирается оптимальный метод монтажа;
• отсутствие потерь напора в трубе;
• обеспечение высокой герметичности контура.

Имеющиеся отрицательные особенности обратных клапанов:

• образование избыточного давления, что приводит к выходу из строя канализационного оборудования;
• монтаж устройства предполагает формирование дополнительных узлов, которые являются участками с возможными протечками.

Только при грамотном выборе оборудования можно насладиться комфортом и исправной, долговечной работой обратного клапана. Обратные клапаны имеют довольно габаритные размеры, что усложняет их монтаж в небольших квартирах. В таких случаях арматура монтируется в стену. Целесообразно установить запорный элемент перед стояком, однако сделать это очень сложно, если выполнена отделка дома.

Производители

Брелоки в настоящее время можно найти в коллекциях почти всех производителей одежды, аксессуаров, автомобилей, сувенирной продукции. Это хороший и приятный бонус для покупателя и возможность прорекламировать бренд за счет нанесения логотипа на корпус вещицы. У некоторых организаций подвески для ключей несут самостоятельную ценность и являются равноправными членами линейки продуктов. В компании Fendi, например, можно найти подвески из разноцветного искусственного меха, металла и кожи.

Кроме того, производством авторских оригинальных брелоков занимаются многочисленные начинающие предприниматели и представители малого бизнеса. Достаточно вбить в поисковую строку браузера запрос и выбрать из огромного перечня компаний ту, которая предложит оптимальное соотношение цены, качества и нестандартности.

Что собой представляет система и зачем она нужна

По нормативам СНиП 01.02.04-85 в многоуровневых зданиях от двух этажей и выше, если на каждом этаже смонтирована какая-либо сантехника требующая обустройства слива, должна быть оборудована так называемая фановая вентиляция. По сути это обычная труба, выведенная на полметра выше уровня крыши, которая берет свое начало от верхней точки центрального стояка или является его продолжением.

Дело в том, что при массовом сбросе воды, в закрытой системе сверху возникает разряженный участок с пониженным давлением. Так как объем и соответственно вес жидкости довольно большой, образовавшийся вакуум легко высасывает воду из наиболее слабого гидрозатвора, а иногда и нескольких гидрозатворов.

Эффект чем-то похож на шприц, только в качестве клапана выступает водяная пробка. Вот как раз чтобы компенсировать пониженное давление и устанавливается фановая труба.

Схема гидрозатвора (водяного замка).

Но все дело в том, что при наших суровых зимах в частном двух или трехэтажном доме, из-за обилия конденсата, фановая вентиляция может замерзнуть. В многоэтажных домах система разрабатывалась профессионально и перемерзание ей зачастую не грозит, но зато она часто забивается или того хуже «грамотные» жители верхнего этажа попросту ее глушат чтобы сделать оригинальную перепланировку.

Первыми с этой проблемой столкнулись жители холодных скандинавских стран и там же, было найдено прекрасное решение, позволяющее полностью или частично обойтись без фановой трубы. Называется эта оригинальная конструкция внутренний воздушный клапан для вентиляции канализации.

Вывод фановой трубы на крышу.

Данное приспособление может монтироваться как на общем стояке внутри здания, так и на небольшой ветке или даже персонально для одного сантехнического прибора, к примеру, для стиральной машины, раковины или унитаза.

Кроме того, при отсутствии нормального регулирования воздушного давления в системе, могут «всплыть» и более серьезные неприятности, нежели запах из раковины. К примеру, в старых довоенных домах, где канализация не менялась как минимум полвека и трубы уже изрядно засорились, разряженная воздушная пробка может стать причиной того, что при массовом сбросе отходы хлынут к жителям первых этажей.

Как работает клапан

Внутренний вентиляционный клапан для канализации призван обеспечить при необходимости поступление воздуха извне и одновременно блокировать неприятные запахи в самой закрытой системе. Проще говоря, когда давление в системе возрастает, клапан закрывается, а когда оно падает, мембрана клапана открывается, и воздух свободно поступает в трубы, тем самым нормализуя давление.

Работа заводского клапана.

Помимо блокировки канализационных газов и непосредственно вентиляции, этот клапан препятствует резким скачкам давления в системе, значительно понижает уровень шума в канализационных трубах, а также практически полностью устраняет хлопки и резонанс.

Какие бывают клапана

Вентиляционный клапан для канализации устройство относительно простое, но при выборе следует помнить, что существует три основных вида подобных изделий и чтобы не потратить деньги впустую, сразу разберитесь, что именно вам нужно.

Унитаз со встроенным вентиляционным клапаном.

• Так называемый воздушный автоматический аэратор предназначен для установки в частных домах или внутри городских квартир. Чаще всего используются два вида таких клапанов, сечением 50 и 100 мм. Пропускная способность у них не сильно большая. Пятидесятимиллиметровый клапан устанавливается на отдельную ветку или на стандартную городскую квартиру, аэратор сечением 100 мм уже может справиться с нагрузкой в частном доме высотой до 3 этажей;
• Антивакуумный аэратор конструктивно мало чем отличается от предыдущего варианта, но пропускная способность у этого агрегата на порядок выше. Такие приспособления разрабатывались для установки на центральный стояк в подъездах высотных домов. Как вы видимо поняли, диаметр здесь стартует от 110 мм;

Комбинированный клапан в подвале.

Комбинированные воздушные клапана это верх конструкторской мысли в данной области, они объединили в себе все положительные качества двух предыдущих вариантов и могут, как впускать воздух в систему, так и стравливать избыточное давление. Качество таких приспособлений, равно как и их цена, несоизмеримо выше, нежели у конкурентов. Но все же для монтажа в жилом помещении я бы их не рекомендовал брать, место таких универсальных клапанов на чердаке, иногда их монтируют на канализационные септики в частных локальных системах.

Комбинированная система с фановой трубой и клапанами.

Устройство клапана

Канализационный вакуумный клапан представляет собой запорно-регулирующее устройство цилиндрической формы, изготавливаемое из пластмасс

При всей важности выполняемых им функций представляет собой очень простое изделие и состоит из следующих деталей:

• Корпус (имеет особой формы перегородку, отделяющую приемную камеру с боковым окном от рабочей).
• Защитная крышка (крепится к корпусу для предотвращения попадания мусора и посторонних предметов в приемную камеру).
• Шток с заслонкой (установлен над разделительной перегородкой, служит для автоматического реагирования на разницу давлений в сети).
• Резиновая прокладка (монтируется под штоком-заслонкой, предназначена для его герметичного уплотнения и амортизации).

Рекомендуем ознакомиться: Труба полипропиленовая армированная стекловолокном — гарантия надежности

Клапан предназначен для установки в раструбное соединение.

При монтаже на пластиковые (ПВХ) трубопроводы используется стандартный уплотнитель, для чугунной канализационной трубы обязательно устройство специального адаптера.

Изделия некоторых производителей вместо пластмассового штока оснащаются резиновой мембраной. Различают два основных типоразмера клапанов в соответствии с присоединительными диаметрами: 50 и 110 мм.
