Что такое проходной выключатель и чем отличается от обычного

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. Как подключить проходной выключатель

Где применяется и как правильно подключить

Что касается применения, тут нет никаких рамок. Чаще всего такой вариант ставят на лестницах – сверху и снизу, в спальнях – у входа и около кровати, в разных концах коридора, в гостиных и т.д. Выключатели можно использовать везде, где это повысит удобство управления светом. При этом, чтобы система работала правильно, ее надо правильно подключить:

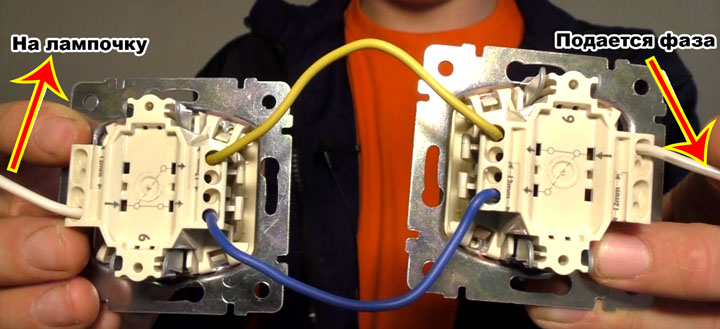

Для начала переключатель разбирается, с задней стороны есть три крепежных элемента. Два из них – это общий контакт, который обязательно надо найти перед подключением. Если схемы на корпусе нет, можно выяснить этот момент с помощью тестера.
На общую клемму подключается фаза. Подводящий провод всегда трехжильный, так как на двухжильном реализовать этот вариант не получится. Остальные два провода присоединяются к другим контактам, их расположение не имеет принципиального значения.
Далее нужно собрать розетку и установить на место. Со вторым выключателем проводится аналогичная работа

Ничего сложного нет, главное – не перепутать расположение проводов.
Очень важно правильно соединить провода в распределительной коробке. Туда должно входить четыре трехжильных кабеля – силовой, два на выключатели и один на люстру

Соединение проводов проводится по схеме, которая дана снизу. Проще всего ориентироваться по цвету изоляции, тогда можно не волноваться, что что-то будет перепутано.

Разобраться в подключении несложно даже тем, у кого нет опыта в электромонтажных работах.

Что такое проходной выключатель и как он работает

Этот тип отличается от стандартного. Если в обычном варианте электрическая цепь просто замыкается или размыкается, то в рассматриваемом оборудовании она переключается с одного контакта на другой. Систему можно назвать переключателем, так как она меняет режимы, а не работает как классические изделия. Принцип работы проходного выключателя такой:

1. В отличие от стандартного варианта с задней стороны в одноклавишной модели расположено не два, а три контакта. Причем дополнительный контакт нужен для того, чтобы при размыкании одной цепи замыкалась вторая и управление переходило на второй элемент, расположенный в другом месте комнаты.
2. Такие выключатели всегда используются попарно. Их не может быть меньше двух, иначе смысла в использовании не будет. Система работает за счет перекидных контактов, которые действуют подобно коромыслу.
3. Обычно свет горит, когда оба выключателя находятся в одном и том же положении. Когда клавиши расположены по-разному, освещение выключается.
4. Обязательным элементом в этом случае является коммутационная коробка. За счет ее делается система, позволяющая включать и выключать освещение из разных мест комнаты.

Внешний вид и особенности конструкции в квартире.

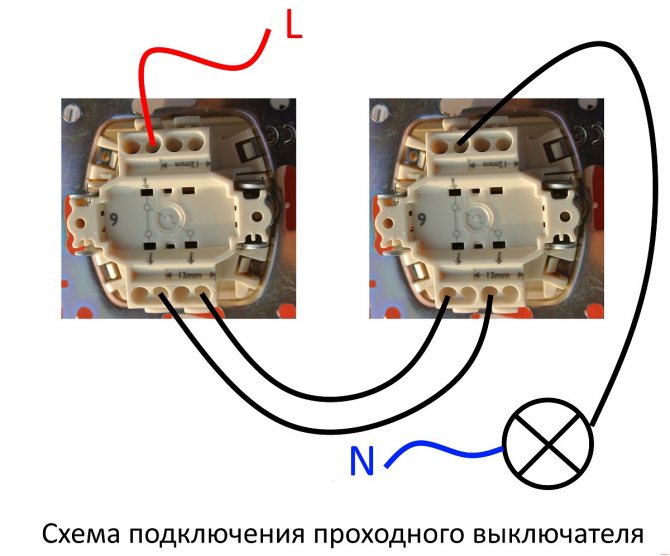

Схема подключения проходного выключателя

Если в проходном помещении используется два светильника или две группы светильников и надо включать, либо один из них, либо одну группу, либо все сразу в начале и в конце маршрута через эту комнату устанавливаются два двухклавишных выключателя. Пример такой схемы показан на изображении далее.

Из схемы, очевидно, что каждый из пары контактов обеих выключателей может управляться отдельно и его всегда можно установить в такое положение, при котором замкнётся электрическая цепь соответствующей группы светильников (лампочек). Точно так же как с одной стороны можно включить свет в одном из трёх вариантов светильников с другой стороны их так же можно и выключить. Но если маршрут проходит через два помещения, такая схема тоже удобна для управления двумя группами светильников.

Первая группа устанавливается в первой комнате или на первом этаже. А вторая группа располагается на втором этаже или во втором помещении. При входе только в первую комнату и, не проходя далее неё, включается только первая группа светильников. Если же надо идти дальше включается всё освещение, как в первом, так и во втором помещениях. И уже находясь во второй комнате можно отключить свет либо полностью, либо только в первом помещении. Более наглядное представление и лучшее понимание работы схемы можно получить из изображения с двумя эскизами двухклавишных выключателей. Они обеспечивают управление двумя нагрузками из двух мест.

Однако такая схема с двумя двухклавишными выключателями не экономична. При следовании через две комнаты понадобится сразу включить свет в этих комнатах. Получается, что во второй комнате свет уже горит, а человек туда ещё не пришёл. Для такого случая рациональнее использовать двухклавишный выключатель расположенный посредине маршрута возле двери между первым и вторым помещениями. А на входе в первую и во второй комнате в удобном для управления светильниками месте устанавливается одноклавишный выключатель. Схема получается такой, как и на уже показанном выше изображении с той разницей, что второй двухклавишное устройство разделяется на два одноклавишных, и они устанавливаются в разных местах.

Но при этом получается более экономичная схема управления, которая даёт возможность включать и выключать освещения сразу при входе в помещение и при выходе из него. По схеме, очевидно, что проходной выключатель содержит переключающие контакты. То есть не каждый из выключателей пригоден для использования в качестве проходного. Ведь для управления светильниками в комнате достаточно выключателя с двумя клеммами на контакте. А для проходного варианта необходимы три клеммы на один контакт. Поэтому двухклавишный выключатель имеет 6 клемм и два контакта – по три клеммы на каждый.

Подключение проходного выключателя может вызвать затруднение только по причине большого числа проводов. Но если внимательно соединять предварительно маркированные концы проводов своими руками можно избежать ошибок в монтаже такой схемы.

Коммутация света из двух мест

Освещение проектного коридора состоит из двух световых групп, поэтому логично в данном случае применить для управления два двухклавишных коммутатора.

Соответственно, дополнительно к ним потребуются:

• две подрозетницы;
• одна распределительная коробка;
• кабель трёхжильный.

Метраж электрических проводников следует рассчитать после составления схемы и планировки разводки. Рекомендуется приобретать кабель с небольшим запасом.

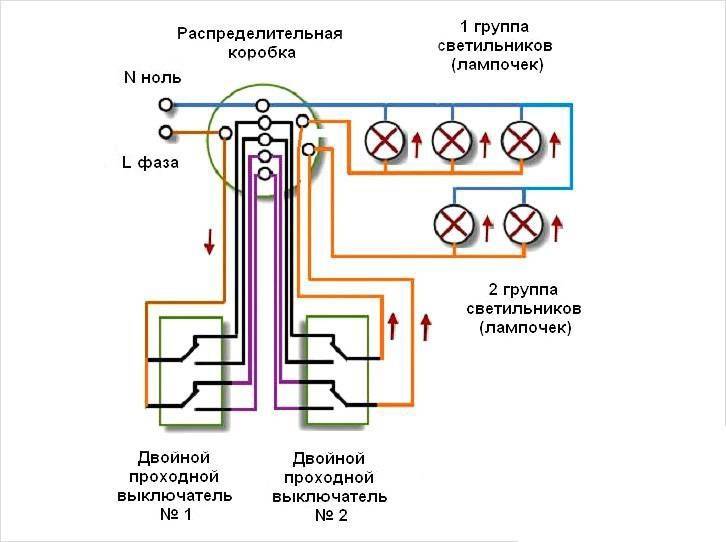

Схема управления двумя световыми группами через проходные двухклавишные выключатели выглядит, примерно, так:

Схема управления двумя отдельными световыми группами через двухклавишные приборы: N, L – классическая электрическая сеть; РК – распредкоробка под разводку кабелей; Л1, Л2 – световые раздельные группы; П – перемычка; ПВ1, ПВ2 –двухклавишные проходные коммутаторы (+)

Фазный проводник подводится на двухклавишный прибор ПВ1. Этот выключатель, имеющий конфигурацию на две клавиши, соответственно, имеет две клеммы общих контактов и четыре клеммы перекидных контактов.

На первом приборе общие клеммы соединяют вместе и подключают к ним проводник фазы. Клемму 1 перекидного контакта ПВ1 соединяют проводом с клеммой 1 перекидного контакта ПВ2. Соответственно, контакт 2 ПВ1 будет соединяться с клеммой 2 ПВ2, клемма 3 ПВ1 с клеммой 3 ПВ2, а клемма 4 ПВ1 с клеммой 4 ПВ2.

Остаются ещё две клеммы на втором проходном коммутаторе. Обе – общие (common), и соединяются они по принципу: каждая на одну световую группу (Л1 и Л2) системы освещения. Уже от световых групп исходящими проводниками цепь замыкается на нулевую шину электрической сети.

Однако это лишь одно из возможных схемных решений. Так, если используется одна световая группа, можно организовать схему на одноклавишных выключателях.

Разводка с применением одноклавишных проходных выключателей выглядит более экономичной с точки зрения расхода материалов. Здесь требуется меньше провода, так как почти вдвое, по сравнению с предыдущим решением, сокращается число соединительных линий.

Но, вместе с тем, ограничивается функциональность самой системы освещения.

Схемное решение для одной световой группы с применением одноклавишных коммутаторов: L, N, PE – классическая разводка питания на три линии; РК – распредкоробка; Л1 – световая группа; ПВ1, ПВ2 – одноклавишные коммутаторы (+)

Тем не менее, для устройства в составе жилых помещений этот вариант может применяться наиболее часто.

Что требуется под устройство системы управления на одноклавишных выключателях?

Ответ очевидный:

• одноклавишные коммутаторы (2 шт.);
• подрозетницы (2 шт.);
• распределительная коробка (1 шт.);
• кабель электрический трёхжильный (метраж по расчёту).

Требования к устройству системы стандартные. До начала работ составляется схема. Приобретаются необходимые аксессуары, материалы, крепёж. По намеченным местам устанавливают подрозетницы и распредкоробка.

Пример устройства разводки для жилого помещения из категории стандартных проектов. Используются два одноклавишных коммутатора. Решение исполнено с учётом разводки кабеля с проводником заземления (PE). Этот вариант соответствует схеме, показанной выше

Затем разводится кабель и выполняются соединения проходных выключателей из двух мест с источником света через распределительную коробку.

Фазный проводник заводят на общую клемму ПВ2, а общую клемму ПВ1 выводят на один контакт световой группы. Второй контакт световой группы соединяют с нулевой шиной, а перекидные контакты обоих выключателей коммутируют между собой, соблюдая идентичную нумерацию (1 с 1, 2 со 2).

Необходимые условия для соложения

Способ соложения без полива был описан выше. Но есть еще один метод, который называется проливным:

• зерно погружают в емкость с отверстиями, например, металлическое двухстороннее сито в ящике;
• периодически поливают ячмень водой с разных сторон сита – от 2 до 5 раз в день;
• для быстрого соложения используют теплую подогретую воду, для естественного – обычной температуры.

Процедуру рекомендуется производить чаще не только для ускорения проращивания, но и для смывания вредоносных микробов, которые могут появиться на влажном зерне.

Ячмень, поливаемый подогретой водой, может дать росток полноценных размеров уже через 5 дней. В обычных условиях процесс может занять около недели.

В чем проявляется польза бани и сауны

Состояние кожи

Банные процедуры благотворно влияют на все типы кожи: сухая становится упругой и нежной, а слишком жирная подсушивается. После резкого похудения или недавней беременности они помогают скорее вернуть телу эластичность и приятный цвет.

Под воздействием тепла поры открываются, происходит их очищение от грязи, токсинов, пота, слоя отмерших клеток. Также термические ванны нормализуют работу сальных желез, что предупреждает преждевременное появление морщин.

Борьба с бактериями и вирусами

Через 15 минут пребывания в русской бане температура тела возрастает до 38-41 °C. Подкожные ткани и мышцы нагреваются на 0,5-1,5 °C. При таких условиях значительно ускоряется обмен веществ, активизируется выработка лимфоцитов и интерферона (противовирусный белок). Благодаря этому большинство бактерий и вредных микроорганизмов погибают, а рост злокачественных клеток замедляется.

Сердечнососудистая система

Баня и сауна показаны при вегетососудистой дистонии, ишемии (без приступов стенокардии), миокардитах и других заболеваниях.

При парении сердечная мышца сокращается чаще, пульс достигает 120 ударов в минуту, объем выбрасываемой крови увеличивается, а сосуды получают тонизирующую нагрузку. При этом критического роста давления не происходит, так как артерии и капилляры расширяются, снижая сопротивление кровотоку. В результате – бодрость и прилив энергии.

При охлаждении, наоборот, сосуды сужаются, а сердце работает медленнее. Таким образом, чередование высоких и низких температур укрепляет кардиосистему и повышает эластичность ее элементов. Вероятность инфаркта уменьшается. У больных гипертонией отмечается нормализация самочувствия.

Органы дыхания

Прогретый воздух раздражает рецепторы верхних дыхательных путей и их слизистые оболочки. В результате дыхание становится частым и глубоким, увеличивается емкость бронхов и легких.

Парение помогает при насморке, является действенным способом профилактики респираторных заболеваний, аллергических реакций, синуситов, ларингитов и бронхиальной астмы.

Обмен веществ

Жар ускоряет процесс метаболизма на 20 %. При термическом воздействии кровяная жидкость более интенсивно циркулирует по сосудам, насыщая органы кислородом и питательными веществами. Окислительные процессы происходят быстрее, продукты жизнедеятельности и шлаки выводятся через легкие и кожу.

Опорно-двигательный аппарат

Тепло положительно влияет на состояние мышц, суставов и костной ткани. Под действием жара из организма выводится молочная кислота и мочевина, которые образуются в мускулах при физических нагрузках. Связки и суставы получают больше питательных веществ и кислорода, что делает их подвижнее и эластичнее. Соли и патологические отложения постепенно растворяются.

Банные процедуры помогут людям, страдающим от артрозов, ревматизмов, подагры, ускорят восстановление травм.

Сыворотка

Благоприятные дни для посадки в мае 2021

Болезни и вредители

На кустах сорта ежемалины Логанберри можно обнаружить такие заболевания:

• мучнистая роса;
• антракноз;
• вертициллёзное увядание.

Для лечения мучнистой росы используют кальцинированную соду. При обнаружении первых признаков этой болезни сразу полейте кусты раствором этого продукта (100 г препарата на 10 л воды). Это позволит защитить соседние растения от развития заболевания.

Против вертициллёзного увядания рекомендуется использовать раствор медного купороса (20 г на 10 л воды). Против антракноза применяют бордоскую жидкость (100 г на 5 л воды). Опрыскивания осуществляют 2 раза в месяц.

Среди вредителей этого кустарника следует выделить долгоносика и малинного жука. Для борьбы с паразитами используйте такие народные средства, как нашатырный спирт или молочную сыворотку.

Для приготовления раствора нашатырного спирта используют 1 флакон препарата и разводят его в 10 л воды. Чтобы приготовить раствор из молочной сыворотки, достаточно смешать 5 л тёплой воды и 2 л продукта. Опрыскивайте грядки каждый месяц.

Профилактика болезней и вредителей заключается в своевременном удалении сорняков, рыхлении грунта и совершении поливов. Чем меньше внимания будет получать культура, тем быстрее испортится её иммунитет.

Важно! Любые химические препараты по борьбе с болезнями и паразитами прекращают использовать за 20 дней до уборки урожая — иначе плоды будут впитывать все эти вещества

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

https://youtube.com/watch?v=9cG_VmdR4uk

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

• распределительная коробка;
• осветительный прибор;
• проходные выключатели – 2 шт.;
• перекрёстный переключатель;
• подрозетники – 3 шт.;
• 2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты:

• бокорезы;
• набор отвёрток;
• инструмент для снятия изоляционного слоя с жил проводов;
• мультиметр;
• инструмент для проделывания штроб и отверстий в стенах.

Литература

https://ru.wikipedia.org/wiki/Foeniculum

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

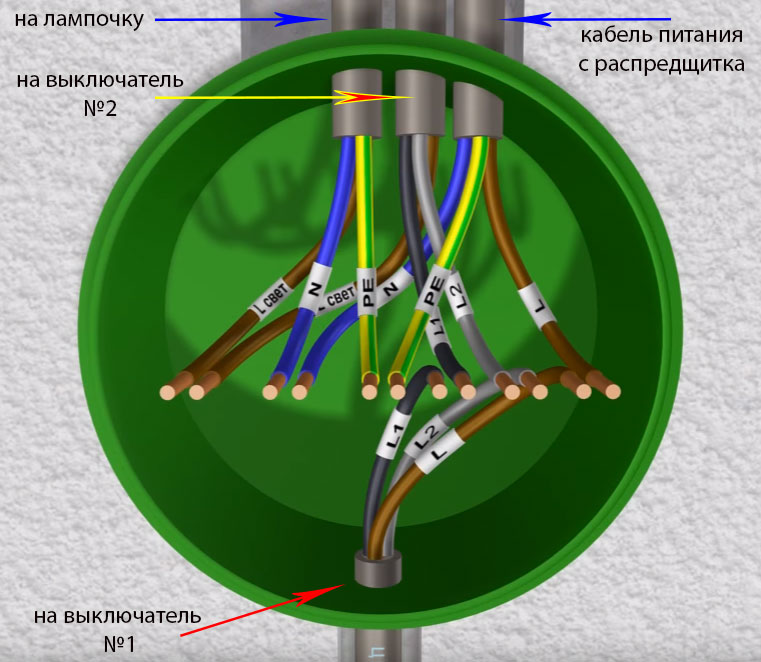

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Выращивание фенхеля с помощью рассады

Подключение проходного выключателя

На видео инструкции можно посмотреть схему, при которой управление освещением осуществляется из двух точек, в которых установлены одноклавишные проходные устройства переключения.

Из распределительной коробки ноль и заземление направляются напрямую на лампочку, один фазовый провод выводим на вход первого выключателя (первым мы называем его условно, это может быть любой из выключателей, так как работают они автономно), фазы из двух его выходов через коробку соединяем с двумя выходами второго выключателя и из входа второго выключателя фазу выводим на лампочку.

На видео показано, что такая схема подключения позволяет держать цепь замкнутой, когда оба выключателя находятся в одном положении (условно скажем, «включенном» или «выключенном»).

Как это осуществить практически. На видео показано, что монтаж начинается от распределительной коробки. Заводим в нее провода от щитка, светильника и обоих выключателей.

От каждого входа должно быть по три провода – ноль, земля и фаза. В случае отсутствия у вас провода заземления, просто игнорируйте упоминание о нем.

Однако, проводки, идущие от подрозетников в коробку, должны быть трехжильные. Нулевой и земляной провод от коробки сразу прикручиваем на лампочку.

Коричневый питающий провод соединяем с коричневым проводом первого проходного устройства через вход, а коричневый провод от лампочки соединим с коричневым проводом второго проходного, так же через его вход.

Для соединения проводов используем клеммы. Синие и желто-зеленые проводки от проходных переключателей собираем в коробке и соединяем их между собой.

Распределительная коробка собрана.

Теперь остается проделать монтаж проходных устройств между собой, и схема подключения будет реализована.

Внутри каждого проходного переключателя имеются управляющий контакт (спаренный) и два исполнительных. Подводим фазу к первому, как показано на видео.

Для этого коричневый проводок от коробки мы должны подсоединить с управляющим контактом, а синий и желто-зеленый – с исполнительными и вставляем переключатель в подрозетник.

В результате вы должны иметь возможность подключить и выключить свет как первым, так и вторым устройством в цепи и иметь возможность включить первым, а выключить вторым, и, наоборот, включить вторым, а выключить первым.

Напоминаем, названия первый и второй в цепи проходных – условные названия, это совершенно равноправные и независимые друг от друга устройства.

Шиншиллы эбони

Эти зверьки отличаются не определенным окрасом, а качеством своей шкурки. Если поднести грызуна к свету, мех начинает сиять и переливаться. Цветовая палитра таких шиншилл довольно разнообразна.

Гомоэбони

Шиншиллы этой расцветки имеют черный окрас меха и черные глазки. Также расцветка этих животных имеет второе название — древесный уголь.

Гетероэбони

Эти грызуны сочетают в себе два оттенка: черный и серый. Они очень эффекты и зачастую занимают первые места на выставках.

Белый эбони

Шиншиллы имеют снежно-белый мех с черным напылением на концах шерстинок. Конечности, голова и основание хвоста могут иметь бежевый оттенок.

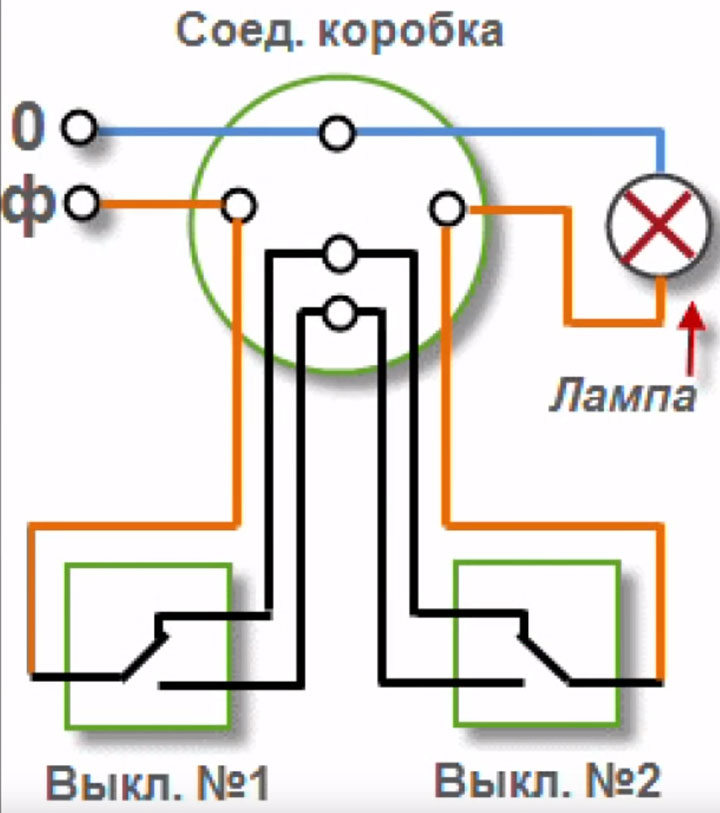

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Полезный совет! Аналогичная проверка должна быть выполнена в местах монтажа коммутирующих устройств.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Важно! Невозможно установить проходной переключатель на место простого выключателя. Прокладывать провода необходимо на расстоянии не менее 15 см от потолка

Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Полезный совет! Во избежание проблем с будущей проводкой рекомендуется использовать медные провода с сечением не менее 2,5 мм2.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Полезный совет! Если делаются скрутки, их следует пропаять и замотать изолентой.

Как сделать правильный выбор

Розы Флорибунда

Общие сведения о крытых бассейнах
