Как подключить антенну к телевизору

Будет ли телевизор работать без антенны?

Люди, много лет привыкшие смотреть телевизор с антенной и кабелем, задаются вопросом о том, будут ли их телеприемники работать без этих важных, с их точки зрения, атрибутов. Эпоха цифровой телевизионной техники уже дала ответы на подобные сомнения, и теперь громоздкие металлические конструкции антенн и коаксильный кабель быстрыми темпами уходят в прошлое, уступая место современной интерактивной системе трансляции телепрограмм.

Взамен потребитель получает широкий спектр телевизионных каналов, который способен удовлетворить любые интересы и предпочтения взыскательного телезрителя.

Телевизионные розетки

Телевизионная розетка (ТВ-розетка, TV-розетка) – конечное устройство, к которому подключается телевизионный приемник. В продаже можно встретить множество типов и видов телевизионных розеток.

Одиночная (простая) розетка

Служит для подключения одного телевизора к одной антенне.

Одиночные ТВ-розетки и схема подключения

Используя одиночные розетки, посредством сплиттера можно подключить несколько телевизоров к одной антенне. Такая схема многоточечного подключения называется «звезда».

Схема подключения ТВ-розеток через сплиттер

Данная схема является наиболее предпочтительной для подключения нескольких телевизоров, так как отличается надежностью и, что самое важное, одинаковым уровнем сигнала на всех розетках.

Проходные и оконечные розетки

Служат для многоточечного подключенияпо схеме «шлейф». Внешне такие розетки ничем не отличаются от одиночных, однако проходные розетки с обратной стороны имеют два коннектора для подключения приходящего и отходящего кабелей. В конце «шлейфа» всегда ставится оконечная розетка! Следует помнить, что из-за возникновения значительной разности уровней сигнала на первой и последней розетке желательно избегать подключения более четырех розеток по схеме «шлейф».

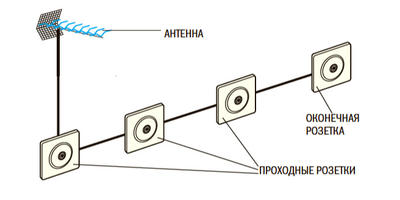

Схема подключения ТВ-розеток шлейфом

Одиночные, проходные и оконечные розетки TV-FM

Розетки TV-FM отличаются от рассмотренных выше тем, что в них установлены специальные фильтры, которые выделяют из общего сигнала от широкополосной антенны частоты FM-диапазона 7,5–108 МГц. Этот сигнал поступает на отдельное гнездо для подключения AV-ресивера, тюнера или домашнего кинотеатра с радиоканалом. Остальные сигналы от антенны подаются на гнездо TV, к которому подключается телевизор. Розетки TV-FM могут подключаться по схеме «звезда» или «шлейф».

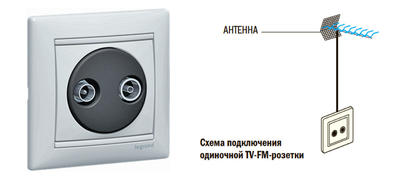

Розетка TV-FM и схема подключения

Одиночные розетки TV-R без фильтра

Разновидностью одиночных розеток TV-FM являются розетки TV-R без фильтра. Вместо фильтра, разделяющего телевизионные и радиосигналы, в розетке установлен разветвитель, который делит сигнал поровну.

Розетка TV-R

Ниже приведены несколько вариантов применения такой розетки при подключении ее к широкополосной антенне.

а) Схема подключения двух телевизоров к розетке TV-R:

Схема подключения двух телевизоров к розетке TV-R

б) Схема подключения телевизора и радиосистемы к розетке TV-R:

Схема подключения телевизора и радиосистемы к розетке TV-R

с) Схема подключения к розетке TV-R-телевизора, не оснащенного цифровым тюнером:

Схема подключения к розетке TV-R-телевизора, не оснащенного цифровым тюнером

1.  Для приема аналогового вещания используют стандартное антенное гнездо;
2. Прием цифрового сигнала осуществляется посредством приставки DVB-T2, которая подключается к телевизору через разъемы HDMI или AV.

Внутренний прием телевизионных антенн

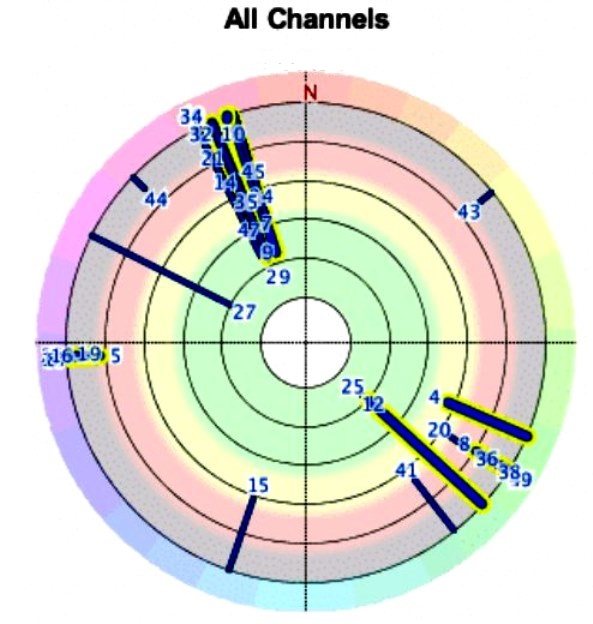

Существует круговая диаграмма, которая показывает направление движения телевизионных вышек. С нею нужно ознакомиться перед тем, как настроить антенну на телевизоре. На многих смартфонах установлено или доступно бесплатное приложение для его определения. Если все каналы, представляющие интерес, находятся в одном и том же направлении, то можно устанавливать направленную антенну. Направленная антенна принимает сигналы от одного направления, в отличие от всенаправленной антенны, которая может принимать сигналы от нескольких направлений.

Преимущества направленной заключается в более высоком «усилении» телевизионной антенны, чем у всенаправленной. Это усиление, также определяемое в дБ, добавляется к запасу шума, противодействуя некоторым его потерям. По существу, чем больше направленная антенна, тем выше усиление телевизионной.

Очевидным недостатком направленной антенны является необходимость переназначения антенны при переключении канала на вышку в другом направлении. Если после того как антенна принимает сигнал, остается достаточный запас по шуму, исследуют линию к телевизору. Эта потеря сигнала происходит из-за разветвителей, коаксиального шнура и ТВ-тюнера и других. Стандартный коаксиальный кабель RG-6 имеет потери 5,65 дБ на 100 футов кабеля.

Как подключить разные виды антенн к телевизионному приемнику?

Если рассматривать подключение всех конструкций, за исключением спутниковых тарелок, можно сделать вывод, что способы их подключения похожи друг на друга. Только беспроводное подключение отличается отсутствием кабеля. Вначале необходимо определить тип разъема. Часто встречается F разъем – это цилиндр с небольшим отверстием на конце для центральной жилы ВЧ кабеля. И для аналогового, и для цифрового сигнала F разъем подходит лучше остальных, поэтому подключение телевизора к любой антенне чаще всего осуществляется при помощи именно такого соединения.

Старые модели телевизоров выпускались без таких разъемов, поэтому необходимо купить переходник. Правильное подключение антенны к телевизору делается при помощи коаксиального кабеля марки RF. Кабель может иметь винтовой или обычный штекер. Штекер винтового типа считается надежнее, им можно подключать и обычную, и спутниковую антенны.

Подключаем спутниковую антенну

Для того, чтобы подключить спутниковую антенну к ТВ приемнику, схема должна быть укомплектована следующими узлами:

1. Тарелка спутниковая.
2. Коннектор (разъем) для подключения антенны.
3. Кабель для настройки (впоследствии заменяется на постоянный).
4. Ресивер.

После монтажа тарелки подключаются все остальные узлы и элементы. Закручивать F-разъем слишком сильно не рекомендуется, так как придется снимать его, и возможно, несколько раз. После подключения кабеля к нему присоединяется ресивер и телевизионный приемник. От ресивера к телевизору может идти аудио- и видео-кабель или другие кабеля с разъемами типа HDMI, SCKART, и другие. В некоторых случаях, кроме ресивера, подключение антенны к телевизору может включать в схему высокочастотный модулятор.

Стандартное подключение спутниковой антенны к телевизору и ее настройка заключается в повороте зеркала тарелки до получения картинки с высоким качеством. В общих чертах понятно, как подключить спутниковую тарелку, теперь рассмотрим, как подключаются остальные конструкции.

Подключаем комнатную антенну

Чтобы подключить комнатную антенну, особых знаний не нужно. Все модели оснащены либо стандартным ВЧ разъемом, либо F-разъемом. В крайнем случае подключение антенны к телевизору можно осуществить через переходник. Настройка тоже простейшая – вам нужно выбрать оптимальное положение штанг для получения самого качественного сигнала.

Подключаем лучевую конструкцию

Наверное, все устанавливали такие антенны, поэтому в особые подробности вдаваться смысла нет. Можно выделить несколько важных моментов:

1. Чем выше штанга, на которой крепят домашнюю антенну, чем сильнее ВЧ сигнал.
2. При достаточно большой высоте штанги (3 и более метров) ее нужно укрепить тремя-четырьмя проволочными или тросовыми растяжками.
3. Если антенна с усилителем, то его нужно герметизировать любым доступным способом, но не забывайте, что, возможно, придется менять усилитель и устанавливать новый.
4. Заземление активной лучевой антенны с усилителем обязательно.

К телевизору лучевая антенна подключается стандартно – через RF кабель и F разъем. Желательно не допускать лишних соединений на всем протяжении кабеля, так как это ухудшает качество сигнала. Если соединения избежать невозможно, постарайтесь сделать его паяным и хорошо герметизированным. Любые переходники, разветвители или тройники, которые буду находиться на улице, также необходимо герметизировать.

Как подключить массивную антенну

Массивная конструкция – это чаще всего несколько объединенных антенн, поэтому укрепление растяжками или распорками обязательно. Для суммирования ВЧ сигнала от всех антенн в один кабель применяется специальный высокочастотный сумматор (разветвитель). Далее вся схема повторяется таким же образом, как и в предыдущем случае.

В сельской местности для установки массивной антенны часто строят отдельные мачты из дерева, кирпича, металла и других подручных средств. В малоэтажных домах такую конструкцию лучше устанавливать на крыше, а не крепить на стене.

Настройка антенны и цифровой приставки DVB-T2

Первым делом надо определить местонахождение ближайшей вышки. Для этого воспользуйтесь онлайн-сервисами. Ближайшую к вам точку трансляции ЦЭТВ (цифрового эфирного телевидения) можно найти на сайте РТРС.

С помощью карты охвата ЦТВ, также можно посмотреть ТВК (частоту передачи вашего пакета каналов), рядом будет указан статус (вещает, ожидает).

После этого определитесь с местом и способом крепления антенны. Уличные антенны надо направлять четко на источник сигнала, чтобы повысить качество передачи. Когда нашли самое удачное месторасположение, закрепите антенну с возможностью ее чуть двигать для более точной настройки в дальнейшем. В квартирах можно крепить антенну к балконной, оконной раме, ближайшей стене или на крыше (если последний этаж). В загородном доме потребуется мачта (труба диаметром 4–5 см) и кронштейн для закрепления. Далее проводим кабель по дому до цифровой приставки, эстетично выглядит, если спрятать его в кабель-канал.

Как скрыть телевизионные коммуникации в доме или квартире

В большинстве случаев в квартирах возникает необходимость в маскировке ТВ-кабеля. Для этого случая может быть применен один из способов, описываемых далее:

1. Один из представленных способов – это пластиковый короб или по-другому кабель-канал. Данная конструкция имеет достаточную длину, примерно около двух метров. Верхняя часть снабжена крышкой на защелках. Короб можно закрепить двумя способами: при помощи клея или дюбель-пробки. Как правило, данную конструкцию используют для прокладки провода от щитка в квартиру.
2. Некоторые хозяева проводят телевизионный кабель в квартире понизу. В таком случае есть возможность маскировки в напольный плинтус. Для этого приобретается конструкция, имеющая каналы, приспособленные для прокладки проводки. В таких плинтусах снимается верхняя крышка, расположенная примерно посредине, за которой прячется кабель и крышка защелкивается на место.
3. В случае если на стенах будет производиться декорирование, и внешний вид конструкции для наружной прокладки не устраивает хозяев, то есть возможность спрятать кабель за внешнее покрытие. Но такой способ подходит, только в том случае, если ведутся ремонтные работы и облицовка стен еще не произведена. Для этого нужно проштробить стену перфоратором. В штробах при помощи крепежей закрепить провода, и заштукатурить поверхность.

Цифровой конвертор DVB

Установку конвертера DTV выполняют перед тем, как настроить телевизор «Самсунг» через антенну для аналогового приема. ТВ, не способные получить цифровые сигналы DVB, не будут без него принимать большинство каналов

Алгоритм настройки:

1. Предварительно нужно определить, может ли ТВ использовать цифровой конвертер. Если у ТВ есть HDTV или телевизор с надписью «SDTV» на передней панели, то он ему не нужен.
2. Выключают телевизор.
3. Отсоединяют антенну телевизора. Для этого отключают коаксиальный кабель антенны от задней панели телевизора и подключают к коробке цифрового преобразователя. Этот шаг также применяется, если используется внешняя антенна. Например, устройство, расположенное на крыше.
4. Как настроить телевизор через антенну? Во-первых, необходимо приобрести устройство, например, «уши кролика», прежде чем использовать цифровой конвертер. Размещают коробку цифрового конвертера рядом с ТВ. Передняя часть цифрового преобразователя, то есть лицевая сторона, должна быть направлена в том же направлении, что и телевизор.
5. Подсоединяют антенну к цифровому преобразователю с помощью коаксиального кабеля антенны к порту «IN» на задней панели блока цифрового преобразователя.
6. Подключают цифровой конвертер к телевизору.
7. Подключают один конец коаксиального кабеля к порту «OUT» на задней панели блока цифрового преобразователя, затем подключают другой конец кабеля к «IN».
8. Подключают кабели RCA красный, белый и желтый кабели к портам одинакового цвета на задней панели блока цифрового преобразователя.
9. Подключают цифровой преобразователь к сети и включают его.
10. Подключают телевизор.
11. Большинство цифровых конвертеров будут сканировать цифровые каналы при переключении на канал 3 или канал 4, если это не работает нужно обратиться к руководству цифрового конвертера, чтобы определить, какой канал нужно использовать.
12. Завершают настройку на экране.

Какие виды телевизионных антенн существуют

Все телевизионные приёмники, которые не получают сигнал по кабельному телевидению, подключены к антенне. В зависимости от удалённости от транслирующей вышки, устройства для приёма сигнала делятся на комнатные, малой мощности (если вышка близко) и уличные. Отдельно стоит упомянуть про спутниковые – они берут сигнал не с ретрансляционной вышки, а со спутника.

Комнатные антенны

Этот вид устанавливается внутри помещения. Лёгкость монтажа и дешевизна – плюсы данных устройств. Не требуется установка штанги, сверление отверстий в стенах под ввод коаксиального кабеля и его прокладка.

В свою очередь они делятся на рамочные и стержневые.

1. Стержневые – «рожки», «кроличьи ушки» — имеют от двух до четырёх штырей, часто выдвигающихся. Это самые слабые устройства приёма сигнала. Из достоинств – лёгкость, компактность, удобство в транспортировке. Достаточно хорошо работает только в метровом диапазоне, в самом его низу. Для подстройки – меняют положение антенны, ориентацию в пространстве, длину и угол между «рожками» — усами. Часто случается так, что настроив на один канал, другой будет показывать плохо.
2. Рамочные. Для дециметрового диапазона предназначены более продвинутые рамочные, в виде замкнутого контура на подставке. Качество приёма немного выше.

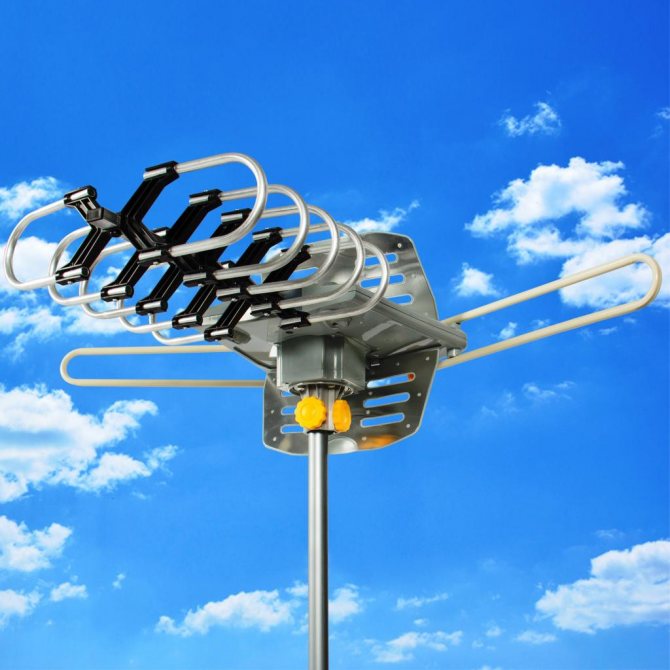

Уличные антенны

Самый распространённый тип, имеет множество решений и модификаций. Во избежание искажений сигнала антенну ставят как можно выше — существуют рекомендации установки на высоте 10–15 метров, а в многоэтажных домах, как правило, размещают на крыше. Они делятся на активные и пассивные:

1. Активные. Снабжены усилителем, размещённым непосредственно на конструкции в герметичном корпусе, который имеет независимый источник питания (обычно 12 В). Могут принимать очень слабые или искажённые сигналы, вне зоны прямой видимости. Через разветвители могут раздавать сигнал нескольким телевизорам.
2. Пассивные. Применяют при прямой видимости передатчика, особенно при близком с ним расположении – иногда сигнал, наоборот, слишком сильный и также искажается. В этих случаях используют аттенюатор – понижающее устройство. Естественно, пассивные устройства дешевле активных.

Спутниковые антенны

Это лучшее устройство для телеприёма. Из-за массивности конструкции её цена на порядок дороже других вариантов. Это – выкрашенная в белый цвет вогнутая тарелка, направленная на спутник. Сигналы со спутника, попадая на вогнутую поверхность, отражаются и концентрируются в точке, где находится конвертор – непосредственно приёмник. На одной «тарелке» можно поставить несколько конверторов, по одному на каждый спутник.

Сигнал спутника полностью отличается от аналогового ТВ, поэтому потребуется ещё и ресивер – устройство для поиска и переключения каналов и самих спутников, которое конвертирует сигнал в «понятный» телевизору. Спутниковое вещание иногда единственное решение для телеприёма в удалённых или пересечённых местностях – картинка идеальна практически всегда, помехи может вызвать только гроза или сильный снегопад.

Кроме плюсов «тарелки» имеют и минусы. Это стоимость, сложность монтажа и настройки (правильно позиционировать конструкцию и настроить ресивер может только профессионал). Диагностика правильности положения требует специального оборудования.

На несколько телевизоров раздать разные каналы с «тарелки» так же не удастся, поскольку и ресивер, и конвертор работают только с одной частотой.

Как правильно подключить телевизионный кабель

Телевизионный кабель неотъемлемая часть подключения любой антенны к телевизору. Без него невозможно будет смотреть телевизор. Весь смысл телевизионного кабеля заключается в его основных элементах:

• защитная оболочка,
• экран (фольга и оплетка),
• изоляции,
• сам проводник.

Но чтобы его правильно подключить, необходимо соблюдать некоторые рекомендации. Ошибочно думать, что телефонный или кабель для интернета способны создавать помехи, если их уложить в один кабель – кабель. Это делать разрешается. А вот электрокабель может издавать помехи, но, если не получается их развести, то телевизионный кабель приобретайте с защитной оболочкой толщиной больше 1 миллиметра.

В данном видео вы подробнее узнаете о кабеле:

Желательно, чтобы он был цельным, а не кусковой и без лишних соединений. Не стоит подсоединять его к электропроводке. Старайтесь избегать крутые изгибы, это может стать одной из причины некачественного просмотра ТВ.

Чтобы подключить его к ТВ, с начало надо его подготовить и приобрести все необходимые детали. После выбора кабеля, необходимо выбрать штекер f разъем для ТВ-кабеля

Они бывают разных диаметров, обратите на это внимание. Если свой телевизор вы закрепили на стенку, то обратите внимание, что вам подойдет угловой f-штекер

Закупив все нужные детали, можно приступить к подготовке самого кабеля. Он состоит из нескольких этапов. На первом этапе, необходимо разрезать внешнюю оболочку, не повредив остальные слои. Для этого аккуратно резаком или острым ножом проделываем круговой надрез и убираем кусок отрезанного защитного слоя. Далее открыты участок оплётки и фольги наматываем на сам провод. Зачистить слой надо так, чтобы как можно меньше повредить фольгу. На зачищенном участке фольгу надо намотать на провод, согнув пополам. Зачистка ТВ-кабеля занимает пару минут.

После всех проделанных манипуляций для телевизионного кабеля устанавливаем штекер. Если вас интересует ответ на вопрос, как обжать ТВ-кабель. То об этом более подробно читайте в следующем пункте.

Как подключить антенну к телевизору

У многих ещё сохранились старые версии телевизоров, на задней панели которых можно не встретить разъём под F-коннектор. Если у вас есть подходящий штекер – отлично, чуть ниже мы расскажем, как его установить на кабель, чтобы правильно подключить ТВ.

К общедомовой антенне

В многоквартирных домах зачастую нужно подключаться к общедомовой антенне или к коллективной антенне в подъезде. Что это значит? На здании установлена группа антенн. Чаще всего это «тарелка» и одна-две наземные антенны, в зависимости, сколько каналов транслируется в регионе и из каких направлений.

В каждой квартире присутствует телевизионная розетка. Антенны подключены к распределительной коробке, от которых кабели расходятся до розеток в квартирах. Телевизор или декодер подключается к гнезду в квартире, а не к антенне на крыше.

Телесигнал от профессиональной, хорошо разработанной, установки антенного оборудования силён и стабилен, а помехи могут быть незначительными.

Индивидуальной пассивной антенне

Подключение пассивной телевизионной антенны можно доверить даже ребёнку (это безопасно). Все что нужно – вставить кабель в гнездо ТВ или цифрового тюнера. Другое дело, если сигнал предстоит поделить, тогда сперва подключите сплиттер.

Индивидуальной активной антенне

В активных антеннах, подача тока на усилитель происходит по тому же кабелю, по которому телесигнал идёт от антенны. Зачастую в них используются практически идентичные блоки питания. Их конструкция включает сепаратор – специальную телевизионную вилку, в которой ТВ-сигнал отделяется от питающего напряжения для усилителя. Поэтому подключение активной антенны сводится к тому, чтобы завести коаксиал вовнутрь сепаратора и закрепить с помощью зажима типа SWA, а разъём сепаратора подключить к антенному входу в телевизоре.

Что делать если у телевизора один антенный вход

Здравомыслящий человек, естественно, не станет вытворять такого, потому что спутниковый прием DVB-S2 всегда предлагает пользователю большее число каналов для просмотра, нежели наземное цифровое вещание DVB-T2 (всего 20 каналов в 2 мультиплексах).

Мы сейчас не станем рассматривать частный случай, когда для приема спутника есть отдельный спутниковый ресивер, который подключается к телевизору через HDMI разъем и где есть «свой» вход для спутниковой тарелки. А если спутниковой тарелки у потребителя нет, и ему надо подключить только антенну наземного телевидения по RF входу, которого в телевизоре нет?

Подключаем DVB-T2 и DBV-S2 через 1 вход F-type

Рассмотрим вариант, когда отбрасываются все «внешние» устройства, хотя бы для удобства управления одним пультом от телевизора и DVB-T2 и DBV-S2 и телевизор имеет только такой совмещенный антенный вход на ТВ, как на самой верхней картинке.

Тут стоит добавить, что для некоторых рынков выпускаются модели телевизоров, которые действительно имеют один антенный вход с разъемом F-типа. Даже для Европы встречаются такие серии. Это вовсе не значит, что в телевизоре отсутствуют эфирный и цифровой тюнеры. Несмотря на единственный вход антенны в телевизоре, в таких моделях телевизоров может быть встроено несколько тюнеров, например, тюнер DBV-T2/C и DVB-S2/S.

Для реализации такой задачи (суммирование и разделение сигналов с разными частотными диапазонами) есть коробочки под названием диплексер. Их выпускает множество фирм, но функциональное назначение у них одно.

Следует диплексировать (сложить) два ВЧ сигнала эфирной DVB-T/T2 и спутниковой DVB-S/S2 антенн и передать по одному кабелю в сторону телевизора или иного устройства. Эра аналогового телевидения в некоторых странах завершается (а где-то она уже завершена), поэтому суммировать сигналы DVB-T/T2 и DVB-S/S2 методами резистивных делителей или обычных «тройников» нельзя.

Все конвертеры DVB-S2 установленные на спутниковых тарелках имеют управление постоянным напряжением, которое выдает устройство, к которому он подключен. В диплексере есть специальные двунаправленные входы / выходы обозначенные соответственно. Подключать нужно именно так, как указано на коробочке и никак иначе. В противном случае выйдет из строя встроенный в телевизор (или иное устройство) спутниковый тюнер.

Действительно, как видно из примеров, сигнал для спутникового конвертера (частота ПЧ 950-2150 МГц) и напряжение до 20В поступает через «байпас», в то время, как для обычной антенны (частоты 5-860 МГц) сигнал идет по другому пути. Конечно, диплексер будет вносить некоторое малое затухание в сигнал из-за того, что построен он на пассивных элементах. Поэтому рекомендуется применять для таких целей не самый дешевый коаксиальный антенный кабель.

В настоящее время антенный коаксиальный кабель для простоты «монтажа» всегда разделывается под монтаж разъема F-типа. Как это сделать есть в инструкции для телевизора или для внешней антенны. Пример можно посмотреть на фото:

Четвертая позиция на фото – накручивание F-разъема на оплетку кабеля. Разнообразие ответных разъемов и переходников великое множество, поэтому мы не станем приводить все примеры.

Как подключается эфирная антенна на вход спутниковой антенны (единственный разъём F-тип)

Случай, который встречается еще чаще, когда надо подсоединить антенну с разъемом RF типа к совмещенному со спутниковым тюнером единственному входу F-типа телевизора. Если вам необходимо модернизировать антенный кабель от цифровой или аналоговой антенны, то стоит обрезать старый антенный RF разъем и оконцевать его разъемом F-типа. Как это делается, показано на картинке выше. В этом случае, вы не тратите лишние деньги на диплексер или переходник на антенный вход.

При покупке всегда обращайте внимание на информацию, расположенную на корпусе диплексера. Для поставленной задачи нужен только диплексер! Кстати, о цене диплексера

На Алиэкспрессе такие коробочки можно приобрести начиная от 180 рублей.

Теги:

• dvb t2
• телевизоры

Настройка с помощью телевизора или приставки

Для настройки тв антенны нам потребуется телевизор при наличии встроенного ресивера dvb-t2 или приставка для цифрового эфирного телевидения. Подключите кабель, идущий от делителя, усилителя, телевизионной розетки в антенное гнездо телевизора, включаем тв и переходим в ручной поиск цифровых станций (каналов). Примерно следующим способом (для примера взят телеприемник sony), но принцип поиска похож и на других телевизорах:

На пульте нажимаем кнопку MENU или HOME – установка – настройка каналов – цифровая конфигурация – цифровая настройка – ручной поиск цифровых станций. В итоге появляются шкалы уровень и качество сигнала.

При использовании цифровой приставки с тюнером dvb t2 принцип настройки антенны для цифрового тв не меняется телевизионный кабель вставляете в гнездо ресивера, а ее в свою очередь подключаете к телевизору.

Включаем оборудование, на забудьте переключить телевизор на входной разъем ресивера. Для этого на пульте найдите кнопку:

• SOURCE;
• INPUT;
• AV/TV;
• AV;
• TV/VIDEO.

Если такого названия нет, то ищем кнопку с изображением круга или прямоугольника со стрелкой внутрь.На пульте от приставки нажмите кнопку меню (menu) на экране должно появиться меню ресивера. Более подробно о подключении приставки читаем у нас на сайте. Далее переходим как и на телевизоре в ручной поиск.

На приставке проще нажимаем. Меню – поиск – ручной поиск.

На некоторых моделях телевизоров, декодерах в ручном поиске нам надо выставить диапазон UHF (ДМВ) и номер канала на котором вещает ретранслятор. Если все сделано правильно, то на шкалах появится сигнал. Теперь нам необходимо сделать точную настройку (юстировку) качества сигнала.

Если вы настраиваете телеантенну для приема цифрового тв самостоятельно и не имеете прибора для настройки, то вам, возможно придется подтащить оборудование к антенне что бы видеть шкалы на телевизоре. Что бы не тащить оборудование позовите кого нибудь на помощь. В этом случаи помощника оставляете для наблюдения за шкалами на экране, а сами лезете к антенне и начинаете ее поворачивать в право или влево. Связь с помощником держим по телефону. Поворачиваем антенну медленно, так как шкала на экране будет отображаться с небольшой задержкой. После того как вы добьетесь максимального качества сигнала на приставке или телевизоре, крепите в этом положении антенну и делайте поиск каналов на оборудовании.

Как подключают цифровое телевидение с приставкой

Этапы подключения, настройки ТВ напрямую зависят от модели телевизора. Сложнее всего работать со старыми ТВ со встроенным кинескопом и без ресивера. Рассмотрим, как подключить приставку цифрового телевидения к телевизору старого образца.

Этап монтажа антенны и подсоединения приставки

Описанным способом мастер сможет подключить цифровое телевидение на даче, в частном секторе и в многоэтажном доме.

Подробная инструкция:

• находят с тыльной или фронтальной стороны тюнера разъемы для кабеля;
• на панели ТВ отыскивают порты для кабелей;
• порты располагаются на боковой, задней поверхностях телевизоров, но могут быть и рядом с кнопками звука, переключения каналов на фронтальной части техники;
• в некоторых случаях, например, в моделях ТВ GVC есть порты сзади и спереди агрегата, подключать лучше с фронтальной части, под экраном кинескопа;
• в порт тюнера вставляют конец кабеля HDMI или другой штекер;
• второй конец кабеля втыкают в порт на телевизоре;
• штекеры в виде тюльпанов окрашены в разный цвет, их втыкают в разъемы аналогичного оттенка;
• не всегда в ТВ нужно втыкать три штекера, чаще всего обходятся двумя – красным и белым;
• выход кабеля антенны подключают в разъем ресивера, этот порт отстоит отдельно от кабелей подключения к ТВ, его легко найти по круглой форме;
• блок питания ресивера включают в розетку.

После включения блока питания в розетку на приставке загорается красный огонек. Это значит, что питание идет, агрегат включен в работу. Если световой индикатор не работает, прибор включен не до конца, неисправен или индикатора нет.

После подключения приставки, ее включают – огонек загорится зеленым. Работают только с пульта приставки. Затем берут в руки пульт ТВ. На нем выбирают кнопку TV/Video, смотрят канал для получения изображений от ресивера. Если сетки каналов нет, то переключают пульт клавишами для выхода в канал AV1.

Перед тем как подключить антенну для цифрового телевидения, проверяют пригодность старого устройства. Если антенна выходит на крышу многоэтажного дома, установлена на высоком дереве, столбе в частном секторе, и куплена недавно, ее не меняют, а только подключают к приставке. Если же антенна старая, покупают новую модель, один конец также втыкают в разъем ресивера, а второй – в антенну.

Настройка каналов

Как только после подключения приставки на телевизоре найден канал AV1, пульт от ТВ откладывают в сторону, берут пульт от приставки.

В случае сбоя поисковую систему каналов запускают в ручном режиме. Для этого выходят в меню настройки, запускают автоматический поиск, нажимая на центральную кнопку на пульте. Она самая большая по размеру. Для выхода в меню настроек внимательно читают инструкцию к приставке.

Иногда каналы не находятся из-за крайне слабого сигнала. Проблему решают:

• изменением направления антенны;
• увеличением высоты расположения антенны;
• ручной настройкой каналов.

В последнем случае ручной поиск включают через пункт «настройки». Для каждого мультиплекса вводят определенную заданную частоту. Ее смотрят на сайте провайдера.

Как найти ближайшую вышку

Три бесплатных и простых способа сделать антенну для цифрового TV своими руками

В Интернете на сайте провайдера есть указания всех вышек ТВ вещания. Находят сайт, вбивая в поисковой строке название населенного пункта и добавляя «найти вышку цифрового вещания ТВ». После этого на карте смотрят ближайшую вышку, в ее направлении разворачивают антенну.
